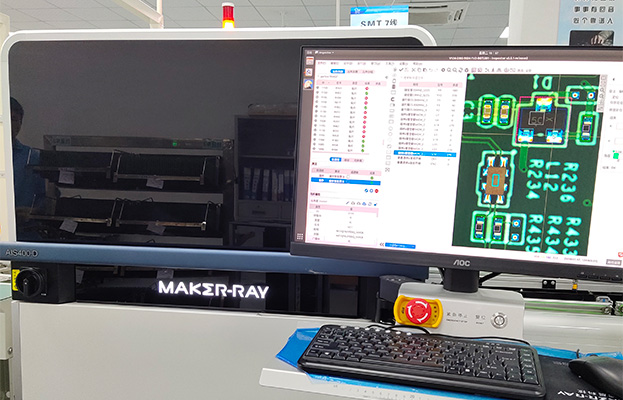

在SMT貼片加工過程中，自動光學檢測（AOI）是保障焊接質量與產品可靠性的關鍵環節。然而，很多工程師在實際操作中常遇到“漏檢率高”“誤報頻繁”“參數難調”等問題。如何科學設置AOI檢測參數，真正提升不良檢出率？1943科技從十多年SMT實戰經驗出發，分享AOI參數調試的核心邏輯與實用技巧，幫助電子制造企業實現高效、精準的質量管控。
一、為什么AOI參數設置直接影響檢出率？
AOI設備雖然具備高精度成像與智能算法，但其檢測效果高度依賴于參數配置的合理性。不恰當?shù)拈撝怠⒋翱谠O(shè)定或檢測邏輯，可能導致：
- 漏檢：真實缺陷未被識別（如少錫、虛焊、元件偏移）；
- 誤報：正常焊點被誤判為缺陷，增加人工復檢負擔；
- 效率低下：頻繁停機調整，影響產線節拍。
因此，科學調參是發揮AOI最大效能的前提。
二、AOI參數調試的四大核心維度
1. 檢測窗口（Inspection Window）設置
- 原則：窗口應緊密貼合元件本體及焊盤區域，避免過大引入干擾，過小遺漏邊緣缺陷。
- 技巧：
- 對于QFP、SOP等引腳密集元件，建議分區域設置窗口，單獨檢測引腳焊點；
- 對0201、01005等微型元件，需啟用高倍率鏡頭并縮小窗口，提升邊緣識別精度。
2. 灰度/對比度閾值（Threshold）調整
- AOI通過灰度差異判斷焊錫狀態。閾值過高易漏檢少錫，過低則多錫誤報。
- 建議做法：
- 先用標準良品板采集基準圖像，設定“正常焊點”的灰度范圍；
- 再用典型不良樣本（如虛焊、橋接）微調上下限，確保覆蓋所有缺陷類型。
3. 檢測算法與規則匹配
- 不同缺陷需匹配不同算法：
- 位置偏移/缺件：使用模板匹配（Template Matching）；
- 焊點形態異常：啟用邊緣檢測（Edge Detection）或3D高度分析；
- 極性反向/錯料：結合OCR字符識別與元件外形比對。
- 關鍵點：避免“一刀切”使用默認規則，應按元件類型分組設置專屬檢測邏輯。
4. 光源與成像參數優化
- 光源角度、強度直接影響圖像質量：
- 低角度光：突出焊點輪廓，適合檢測立碑、翹腳；
- 同軸光/環形光：減少反光干擾，適用于BGA周邊或金屬屏蔽罩附近；
- 多光源切換：復雜板面建議啟用多角度照明組合，提升缺陷對比度。
三、提升AOI不良檢出率的5個實戰技巧
-
建立標準缺陷樣本庫
收集典型不良（如少錫、連錫、偏移、反向等）實物或圖像，用于參數驗證與算法訓練，確保覆蓋所有風險點。 -
分階段設置檢測重點
- 爐前AOI：聚焦元件有無、極性、位置，避免錯貼流入回流焊；
- 爐后AOI：重點檢測焊接質量（虛焊、橋接、錫球等），結合3D數據判斷焊點飽滿度。
-
動態校準，避免漂移
設備長時間運行后可能出現鏡頭偏移或光源衰減。建議每4小時自動執行一次基準校準，或通過MES系統聯動實時監控圖像穩定性。 -
善用“學習模式”與AI輔助
現代AOI支持AI自動學習良品特征。在新機型導入時，先用10~20塊良板進行自動建模，再人工復核修正，可大幅縮短調試時間。 -
人機協同，閉環優化
將AOI誤報/漏檢數據反饋至工藝團隊，分析根本原因（如鋼網開孔不合理、貼片偏移等），從源頭減少缺陷，而非僅依賴檢測“兜底”。
四、結語：AOI不是“設完就用”，而是持續優化的過程
AOI檢測的真正價值，不僅在于“發現問題”，更在于“預防問題”。通過科學調參、精細管理和工藝聯動，企業可將AOI從“質檢工具”升級為“質量引擎”，顯著提升直通率、降低返修成本。
作為專注SMT貼片加工的高新技術企業，1943科技始終將AOI檢測視為質量控制的核心環節。我們通過標準化參數庫、AI視覺系統與全流程追溯機制，確保每一塊PCBA都經得起嚴苛檢驗。
如果您正在為AOI檢出率不穩定而困擾，歡迎聯系1943科技——我們提供從DFM設計建議、工藝驗證到AOI參數優化的一站式技術支持，助您打造高可靠、高效率的SMT生產線。
